SPECIFIKACIJE ELC-700

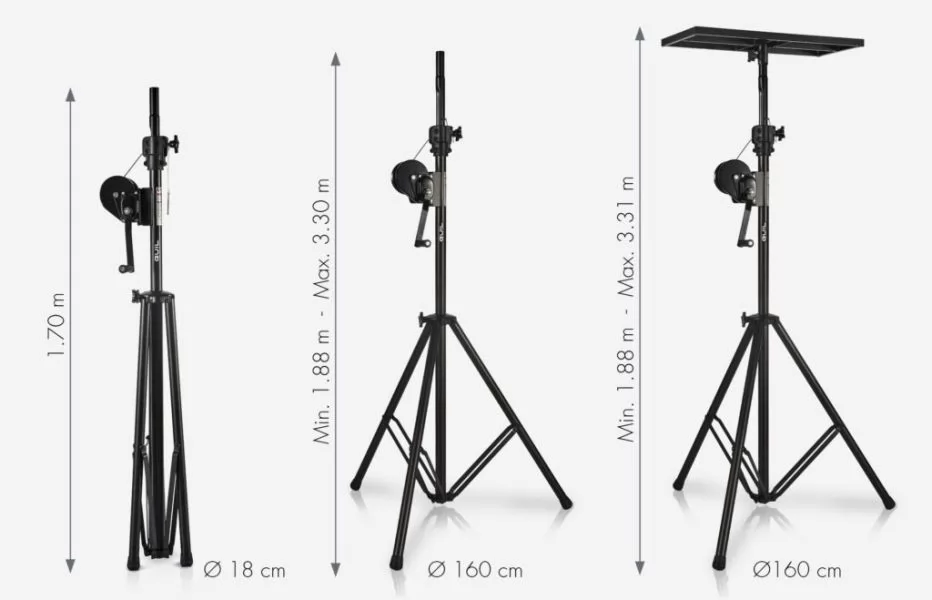

Najveća visina 3,30 m I 10 ft 10 in
Maksimalno opterećenje 85 kg I 187 lb
Minimalna visina tereta 1,88 m I 6 ft 2 in
Minimalno opterećenje Nije potrebno
Spremljene dimenzije Visina: 1,70 m I 5 ft 7 in – Baza: Ø 18 cm I 7 in
Transportne dimenzije Visina: 1,70 m I 5 ft 7 in – Baza: 19 x 30 cm I 7 x 12 in
Neto težina 12,8 kg I 28 lb
Otisak stopala Ø 160 cm I 5 ft 3 in
Materijal Čelik
Adapteri Ø 35 mm I 1,4 in (ženski)
Vitlo Auto-brake
Sukladno standardnoj direktivi o strojevima: 2006/42/CE

KOMPONENTE

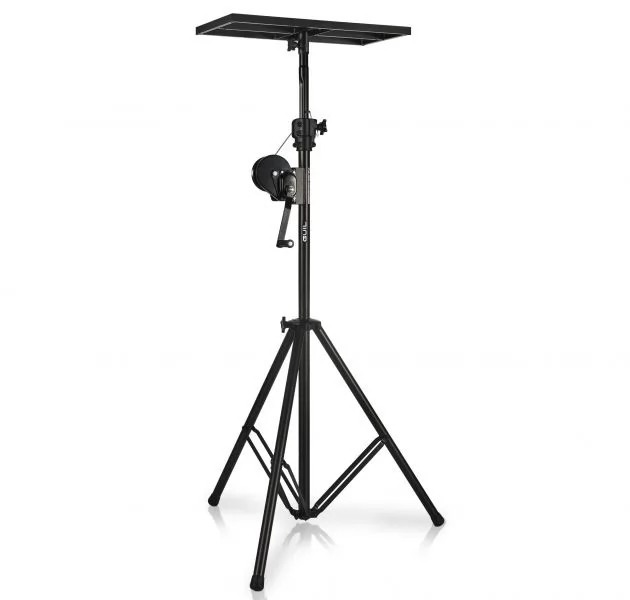

BAZA

Kompaktna, sklopiva baza proizvedena od ojačanog čelika i obrađena dvostrukim slojem teksturirane crne praškaste boje protiv ogrebotina (epoksi) posebno za vanjsku upotrebu.

Njegov poseban sklopivi dizajn u stilu kišobrana omogućuje tehničarima da prilagode temeljni otisak radnom prostoru dostupnom za korištenje na malim mjestima (kuhinje, kupaonice, terase itd.).

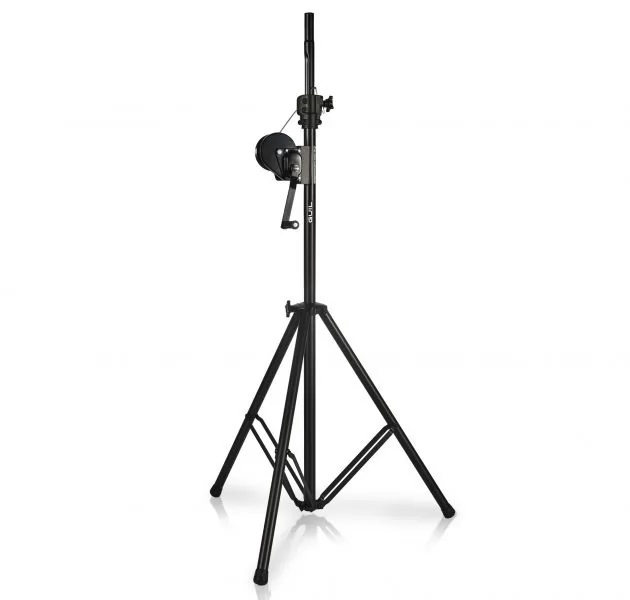

ODSJECI JARBOLA

Toranj za podizanje koji se sastoji od teleskopskih dijelova izrađenih od čelika obloženih teksturiranim, crnim prahom s posebnim svojstvima protiv ogrebotina. Ova značajka, zajedno s činjenicom da su sve njegove komponente izrađene od nehrđajućeg materijala, čini lift prikladnim za korištenje na otvorenom, jamčeći maksimalnu otpornost na koroziju. Napomena: Za maksimalnu stabilnost, gornji dio je opremljen ojačanim ovratnikom.

Ove čvrste sekcije podižu se pomoću ručnog vitla s autobrakeom s nerotirajućom čeličnom sajlom Ø 4 mm (0,16″) sastava 7×19+0 s neovisnom jezgrom od pocinčanog čelika, posebno proizvedenom za podizanje teških tereta (DIN 3060) i vođeni samopodmazujućim remenicama s ležajevima. Sve remenice i kotrljajuće vodilice kabela imaju zaštitne metalne ploče koje imaju dvije glavne funkcije:
– Za sprječavanje oštećenja tijekom rukovanja dizalom.
– Za sprječavanje skidanja žice s remenica.

OSOBINE

√ Ušteda vremena > Optimalna produktivnost.
√ Maksimalna stabilnost, sigurnost i izdržljivost.
√ Kompaktan dizajn – jednostavno manevriranje i utovar u vozila.
√ Brzo i jednostavno postavljanje bez potrebnih alata. Nema labavih dijelova.
√ Vitlo kočnice koje blokira teret na mjestu kada se ručka otpusti.
√ Sa svojom smanjenom veličinom i težinom lako ga koristi jedan tehničar.
√ Kompaktna konstrukcija koja omogućuje korištenje u skučenim prostorima.
√ Za industrijske, komercijalne ili kućne instalacije. Za unutarnju i vanjsku upotrebu.
√ Proizvedeno u Španjolskoj – Trenutna dostupnost rezervnih ili zamjenskih dijelova.
√ Proizvedeno najnaprednijom tehnologijom, podvrgnuto rigoroznim kontrolama kvalitete i u skladu s europskim CE standardima.

GUIL nudi širok raspon adaptera za naše ELC podizače, s nekoliko veličina i vrsta ladica za utovar, kao i adaptere za podizanje na rolama i držače za reflektore – koji se također mogu koristiti za držanje sigurnosnih kamera – pa čak i dodatak za postavljanje nadstrešnice.

Za instalatere klima uređaja razvili smo ladicu za utovar smanjene veličine kako bismo olakšali instalaciju, posebno vanjskih jedinica klima uređaja. Zahvaljujući veličini ove ladice jedinica se može podići do razine zidnih nosača i zatim premjestiti između njih, tako da možete spustiti toranj ostavljajući jedinicu na nosačima – sve bez napora, rizika i neugodnosti prijenosa jedinicu s ladice na nosače dok stoji na ljestvama.

LC-700 je opremljen s dva sigurnosna sustava koji jamče maksimalnu pouzdanost i otpornost:

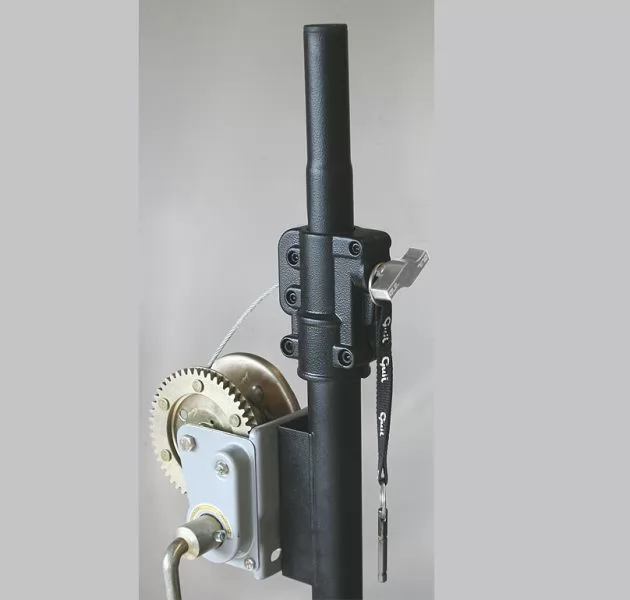

Opremljen je ručnim vitlom sa sustavom automatskog kočenja. Sustav automatskog blokiranja vitla osigurava da teret ostaje na mjestu kad god se ručka otpusti.

Gumb za ručno pričvršćivanje Gumb koji se zateže kako bi blokirao jarbol na mjestu kada je na potrebnoj visini.  Za spuštanje platforme, otpustite gumb.

Dizač je u skladu sa zahtjevima čvrstoće i manevriranja potrebnim za podizanje teških tereta, jamčeći maksimalnu sigurnost i otpornost, ispunjavajući najviši standard kvalitete i sigurnosnu normu 2006/42/CE.

 VAŽNO: GUIL dizači se ne smiju koristiti kao dizalica za podizanje, podupiranje ili prijevoz ljudi.

PRIJEVOZ

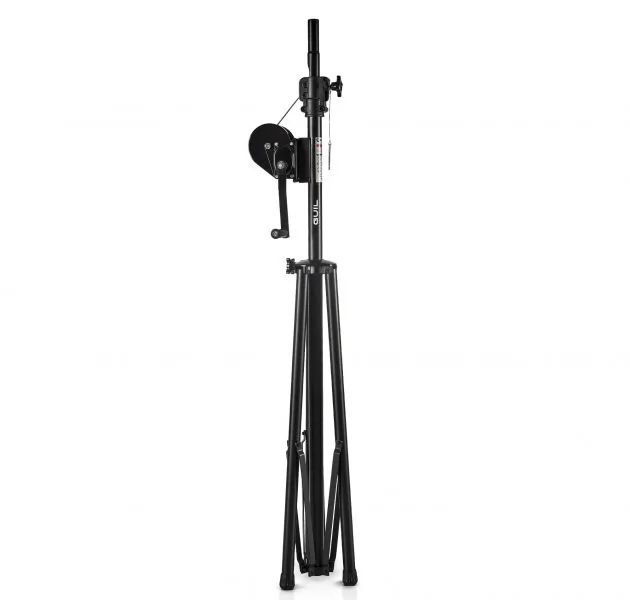

ELC-700 ima kompaktan i lagan dizajn (1,70 m posložene visine i samo 13 kg) za jednostavno rukovanje, transport i skladištenje, a može stati u mala vozila za maksimalnu upravljivost. To znači da jedan tehničar može s lakoćom transportirati i koristiti dizalo ELC-700, štedeći vrijeme i povećavajući produktivnost.

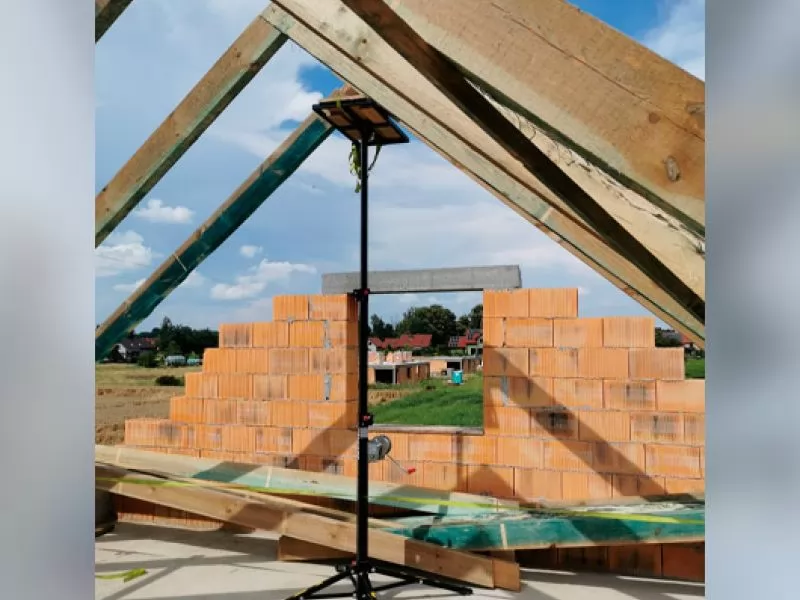

PRIMJENE

• Instalacije klima uređaja
• Montaža pergole i tende
• Instalacije grijanja
• Stropne instalacije
• Instalacije električnih uređaja
• Rukovanje materijalom
• Industrijski
• Stolarija
• Radovi na održavanju
• Multiuslužne tvrtke
• Zračne luke – hoteli
• Skladišta

ADAPTERI

ELC-700 tornjevi za podizanje trebaju se koristiti s adapterima koji imaju umetnutu cijev Ø 35 mm.

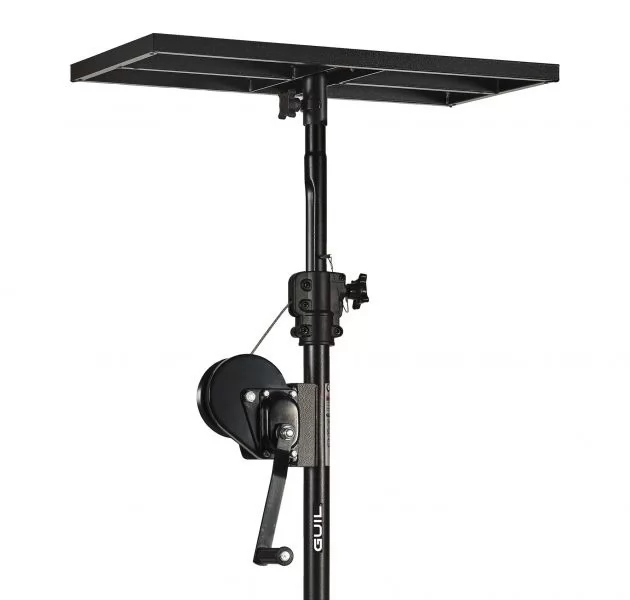

* Ladica za utovar / polica ref. BC-02/H: Adapter ladice za podizanje svih vrsta tereta; posebno dizajniran za korištenje s ELC-700 i ELC-710 tornjevima (prodaju se zasebno). Ima jastučiće protiv klizanja na gornjoj površini kako bi se spriječilo pomicanje ili oštećenje tereta tijekom procesa podizanja.

Budući da je izrađen od čelika i ima crnu boju protiv ogrebotina, može se koristiti na otvorenom i nudi maksimalnu izdržljivost i otpornost na hrđu.

* Adapteri za podizanje cilindričnih predmeta ili držanje reflektora ili sigurnosnih kamera.
